KATALOG PRODUK & JASA
TEACHING FACTORY
TEKNIK MESIN
Melayani pembuatan komponen presisi CNC, pemesinan berbasis gambar kerja (DED), fabrikasi peralatan bengkel, sarana K3, serta furnitur kombinasi besi dan kayu.
6 layanan pemesinan & 10 referensi komponen aluminium billet CNC.
Alat bengkel, sarana K3, meja kursi sekolah, rak sepatu, & alat peraga.
Program praktik 40 jam bubut, frais manual, & las MIG/SMAW industri.
Daftar Isi Katalog

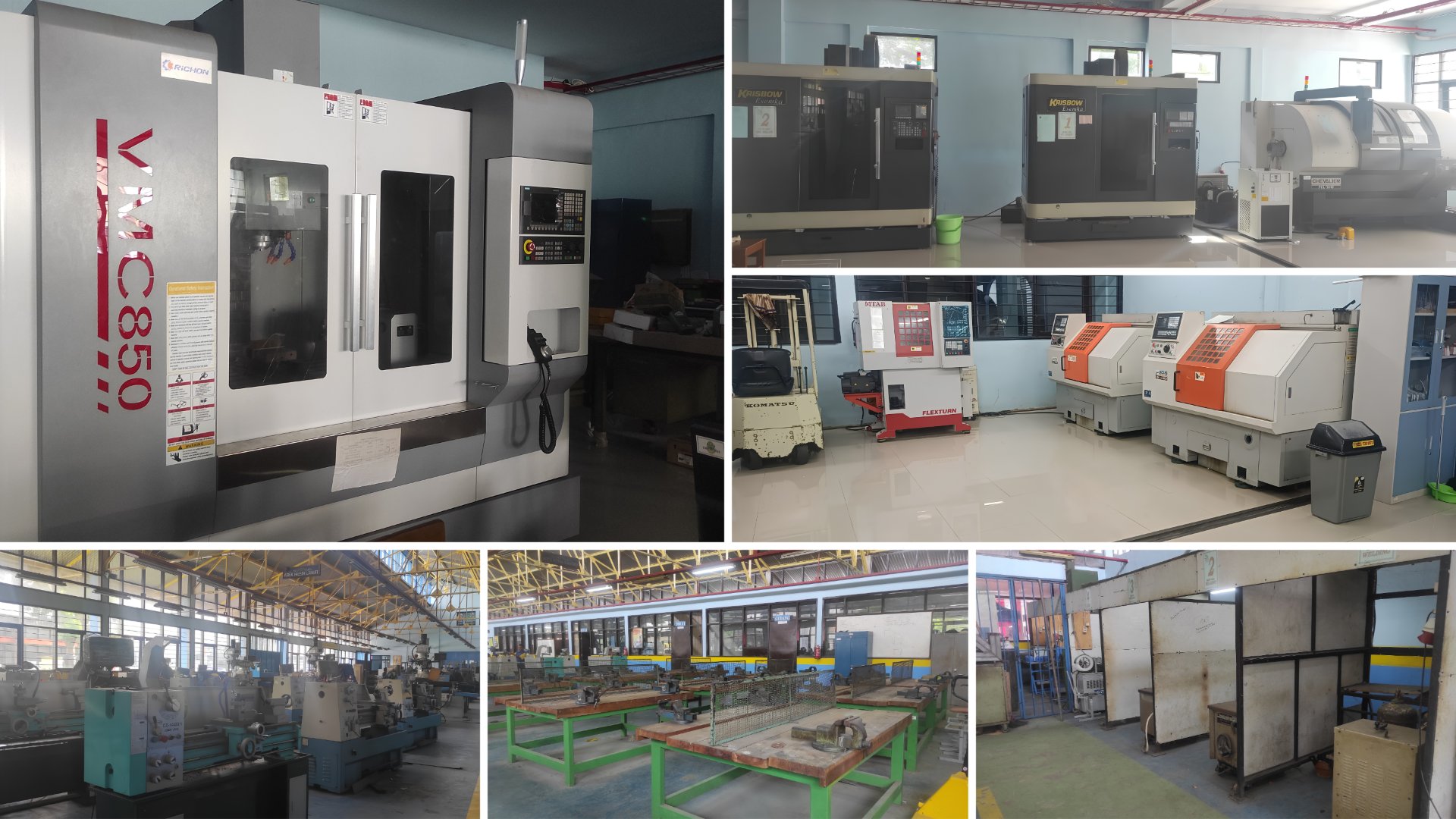

Fasilitas Workshop Produksi
Kapasitas area produksi 1.880 m² didukung ±50 unit mesin siap beroperasi di bawah tata kelola Badan Layanan Umum Daerah (BLUD) Mandiri. Seluruh pesanan dikerjakan menggunakan mesin perkakas terkalibrasi dengan acuan toleransi ISO 2768-m/f, suaian poros-lubang ISO H7/h6, serta standar pemeriksaan las AWS D1.1.
- 1× VMC 3-Axis RICHON VMC850 (850×500×500 mm, BT40)
- 1× CNC Lathe CHEVALIER FCL-1840 (Ø450×1.000 mm)
- 2× CNC Lathe FOCUS NX-L300 Industrial
- 2× CNC Milling KRISBOW & MTAB FLEXTURN
- 8× Mesin Bubut SMI CM6241x1000 (Ø410×1.000 mm)
- 3× Mesin Bubut CZ-1440G/1 Presisi Tinggi
- 3× Frais Universal Heavy-Duty PINDAD PM-2HU
- 3× Frais Turret X6330 NT40 Spindle 5HP
- 2× Surface Grinder SGA-4080AHR (813×406 mm)
- 2× Cylindrical Grinder M1432B Presisi
- 2× Mesin Sekrap SAXON & SAN HOU
- 2× Bor Geared OPTIMUM DH 32GS (Ø32 mm)
- 13× Unit Mesin Bor Tiang & Gerinda Duduk
- 2× Las MIG/MAG Digital Inverter OTC XD350S (350A)
- 2× Las Busur MATSUSHITA National YK-405 (400A)
- 1× Mesin Las SMAW Heavy-Duty ENKA 300
- 1× Gergaji Potong Logam Berat GRINDIX UA 800/650
Jasa Pemesinan Presisi & Fabrikasi Logam (Bagian 1)
Melayani pembuatan suku cadang pengganti (satuan) maupun produksi seri berdasarkan gambar kerja 2D/3D (DED) atau contoh barang fisik. Material yang dikerjakan mencakup Baja Karbon (ST37, ST41, S45C), Baja Perkakas (SCM440, SKD11), Stainless Steel (SS304/316), Aluminium Billet (Al 6061/7075), Kuningan, Perunggu, dan Plastik Teknik (POM/Nylon).
Jasa Pemesinan Presisi & Fabrikasi Logam (Bagian 2)
Layanan pengerjaan pengeboran presisi matriks lubang baut flens pipa, tapping ulir, reaming suaian H7, serta fabrikasi konstruksi rangka mesin dan pengelasan berstandar AWS D1.1.
Setiap komponen diperiksa menggunakan mikrometer presisi 0,001 mm, bore gauge, dan meja rata granit terkalibrasi. Untuk pesanan batch, kami melakukan First Article Inspection (FAI) sebelum produksi penuh dijalankan. Seluruh berkas gambar kerja (DED/CAD) dilindungi perjanjian kerahasiaan institusi.
Daftar Komponen CNC Custom (Bagian 1)
Daftar komponen di bawah ini merupakan hasil pengerjaan presisi pada mesin VMC 3-Axis dan CNC Lathe kami. Kisaran harga sudah mencakup bahan baku Aluminium Billet Al 6061-T6. Tersedia layanan kustomisasi ukuran dudukan, jarak antar lubang baut, dan kontur 3D sesuai spesifikasi teknis Anda.
Daftar Komponen CNC Custom (Bagian 2)
Lanjutan referensi portofolio komponen adaptor, kipas transmisi CVT, bracket housing, dan dudukan suspensi berbahan balok aluminium solid. Seluruh komponen melalui proses finishing chamfer halus tanpa sudut tajam (deburred) dan siap diaplikasikan langsung pada sistem mekanikal.
Daftar Komponen CNC Custom (Bagian 3)
Komponen mekanikal khusus seperti linkage suspensi presisi dan klem stang riser berkekuatan tinggi untuk ketahanan beban mekanik maksimal.
Seluruh suku cadang CNC dikerjakan dengan acuan suaian ISO H7/h6 dan kekasaran permukaan Ra 0,8–1,6 µm. Kami siap merekayasa ulang komponen rusak atau aus tanpa gambar kerja awal menggunakan alat ukur CMM manual dan pemodelan CAD 3D presisi.
Furnitur Sekolah & Sarana Edukasi
Infrastruktur Keselamatan & Sarana K3
Peralatan Bengkel & Utilitas Kerja
Furnitur Rumah Tangga & Jemuran Besi
Perlengkapan Kantor & Alat Peraga Edukasi
Program Diklat Vokasi Manufaktur Industri
Program pelatihan intensif 40 jam praktik langsung di workshop produksi TEFA SMKN 2 Tasikmalaya. Terbuka untuk umum (perorangan, mahasiswa teknik, teknisi bengkel, maupun perwakilan industri). Dibimbing instruktur praktisi berpengalaman dan asesor kompetensi berlisensi BNSP.
Melayani pendaftaran peserta umum/perorangan, program upskilling operator pabrik mitra, penyusunan kurikulum vokasi khusus, serta uji sertifikasi keahlian berstandar nasional.
Panduan Pemesanan dan Kontak Kami
Sampaikan Kode TPM produk atau kirim berkas gambar kerja 2D/3D (PDF, CAD, DWG, STEP) serta sampel komponen fisik Anda.
Tim teknis melakukan analisis manufaktur (DFM), menghitung estimasi biaya riil, dan menerbitkan Surat Penawaran Resmi BLUD dalam waktu maks. 24 jam.
Pekerjaan dieksekusi di mesin perkakas terkalibrasi oleh teknisi bersertifikat dengan uji sampel awal (FAI) dan inspeksi toleransi presisi (ISO 2768).
Pesanan diserahkan bersama Berita Acara Serah Terima (BAST) resmi BLUD, faktur resmi, dan jaminan purnajual garansi presisi.
Konsultasikan Kebutuhan Manufaktur & Gambar Kerja Anda Bersama Tim Kami
