Standar Toleransi ISO 2768-m

Layanan manufaktur, pelatihan & produk

Tiga pilar layanan Teaching Factory Teknik Pemesinan: pengerjaan suku cadang presisi sesuai pesanan industri, pelatihan vokasi kejuruan bersertifikat, dan lini produk perlengkapan bengkel manufaktur berkualitas tinggi.

Ajukan permintaan penawaran Lihat produk unggulan Program pelatihan

Jasa manufaktur presisi

Proses manufaktur yang kami kerjakan

[SRV-01]

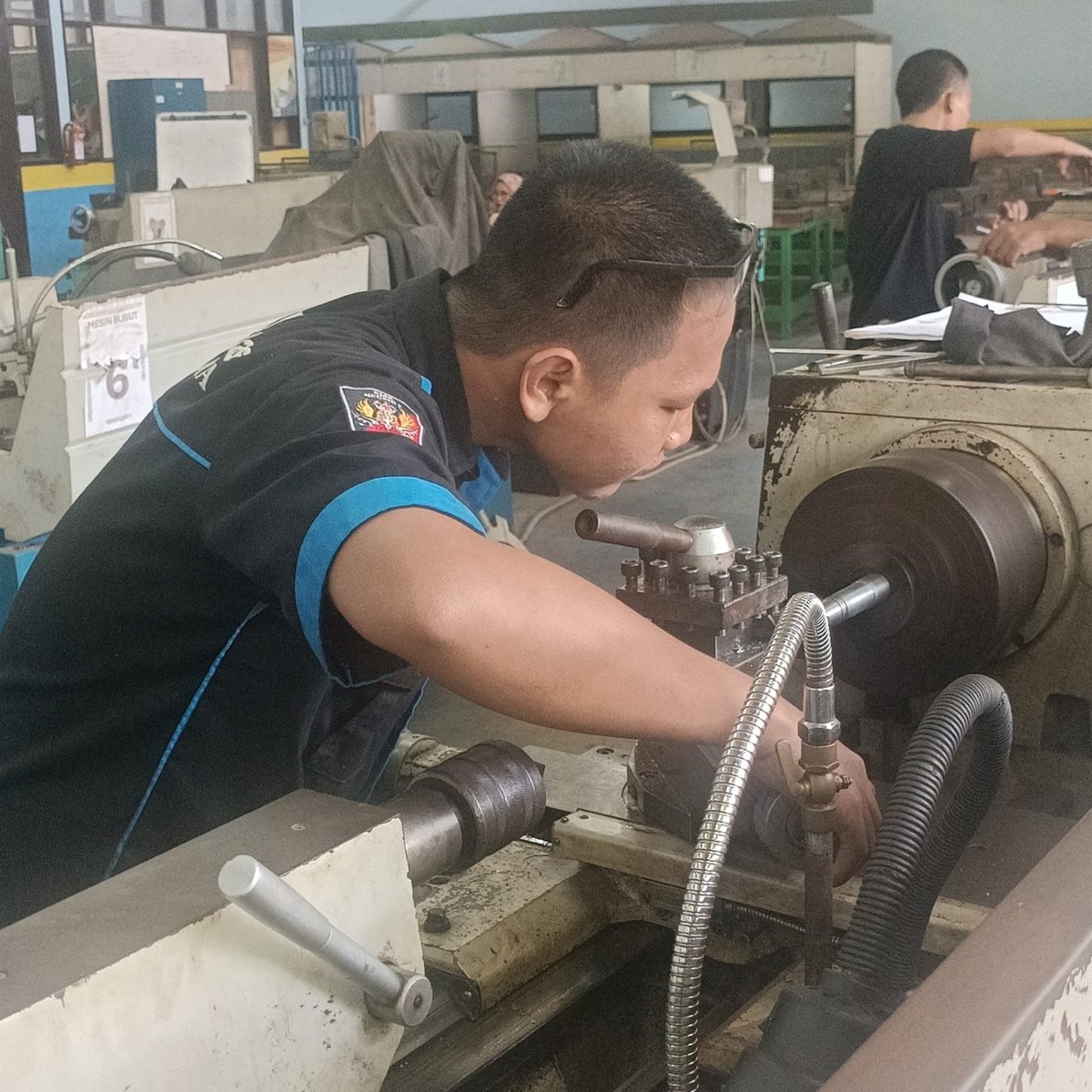

Jasa Bubut (Turning)

Pembubutan komponen silindris luar, dalam, ulir metris/withworth, facing, dan tirus sesuai gambar kerja.

Kapasitas: Max Ø 360 mm, Jarak Senter 1000 mm (Toolroom presisi hingga Ø 250 mm)

Toleransi: Hingga ±0,02 mm (tergantung geometri)

ISO 2768-mHingga ±0,02 mm (tergantung geometri)

Buka lembar spesifikasi [SRV-01] →

[SRV-02]

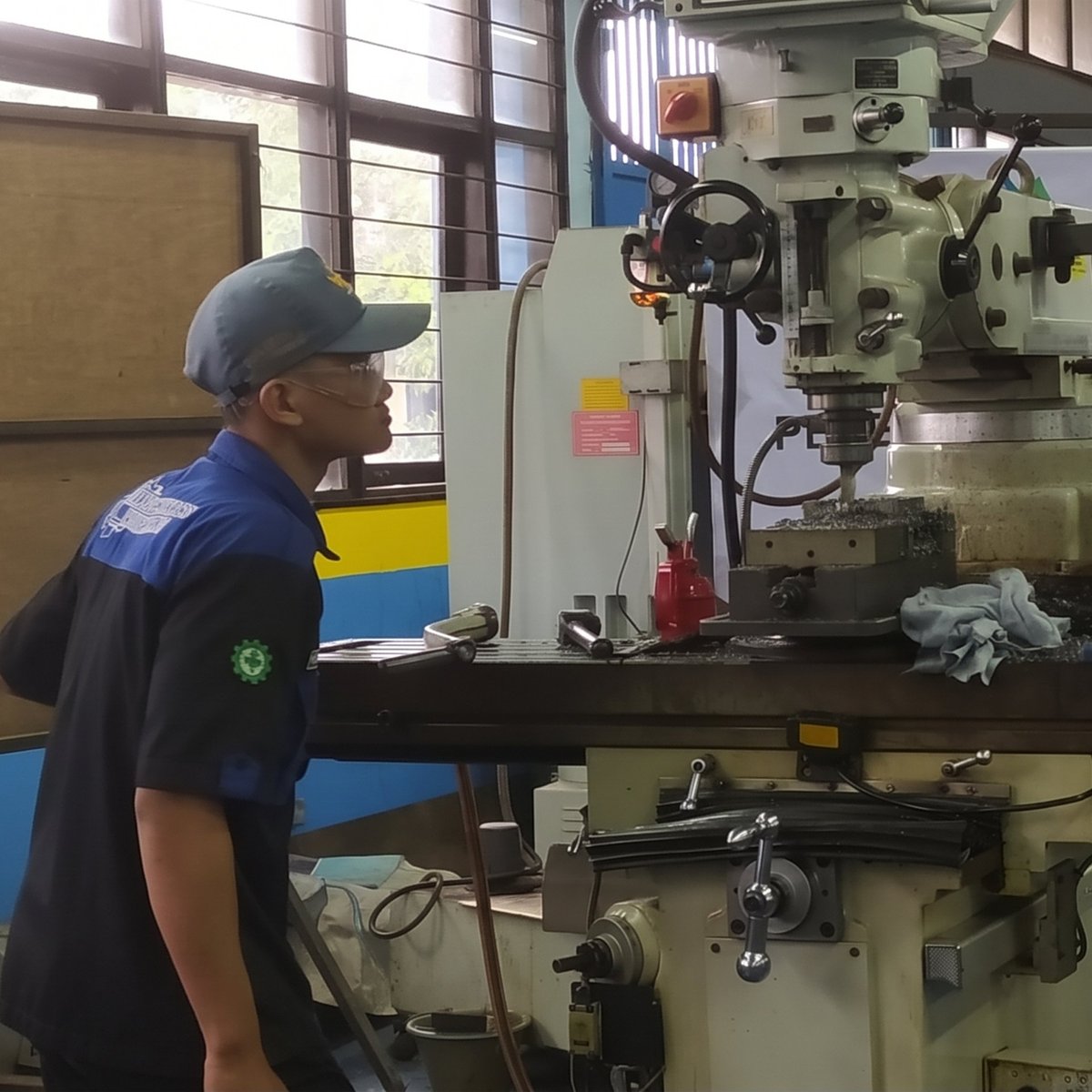

Jasa Frais (Milling)

Pengefraisan bidang rata, bertingkat, alur pasak/spi, dan pemotongan roda gigi lurus/heliks.

Kapasitas: Meja 1270 × 300 mm, Travel X: 750 mm, Y: 300 mm, Z: 400 mm

Toleransi: Hingga ±0,03 mm

ISO 2768-mHingga ±0,03 mm

Buka lembar spesifikasi [SRV-02] →

[SRV-03]

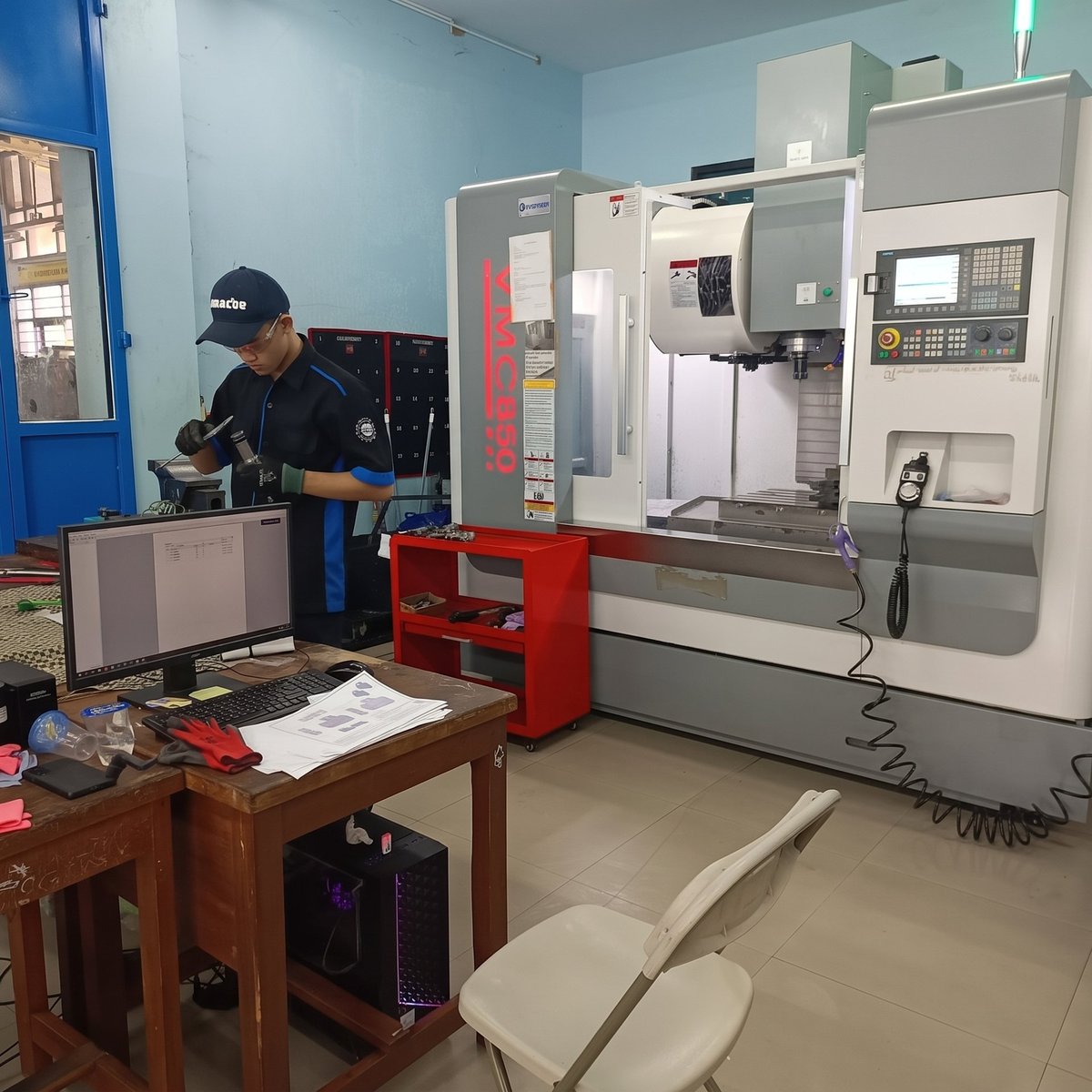

Pemesinan CNC (Turning & Milling)

Pemesinan berbantuan komputer untuk kontur kompleks, pembubutan profil lengkung, dan pengerjaan batch berulang.

Kapasitas: Turning Ø 280 mm × Z 450 mm; VMC Travel 650 × 400 × 450 mm

Toleransi: Hingga ±0,015 mm

ISO 2768-mHingga ±0,015 mm

Buka lembar spesifikasi [SRV-03] →

[SRV-04]

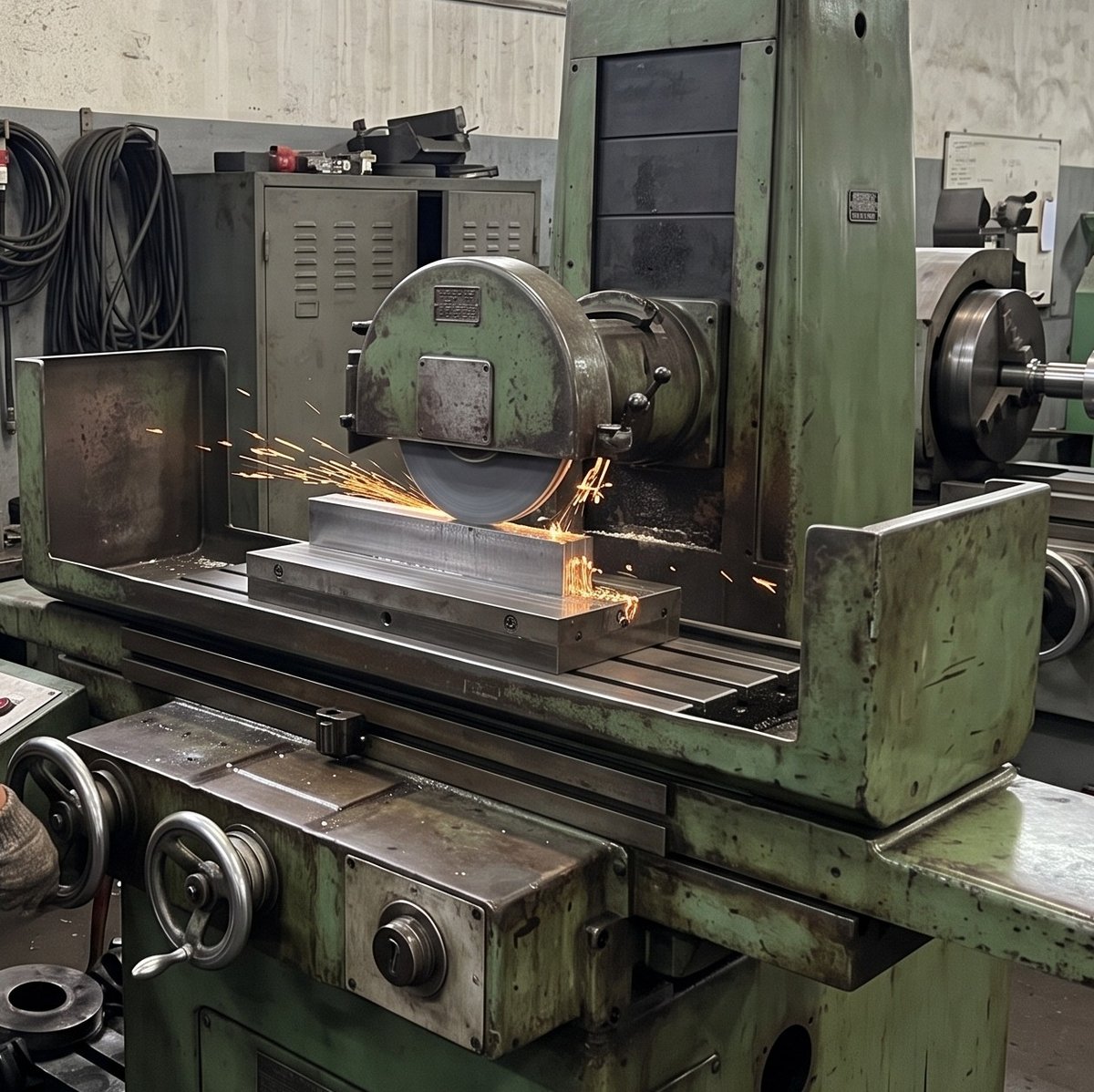

Jasa Gerinda (Grinding)

Penyelesaian permukaan presisi tinggi untuk mencapai kehalusan dan kerataan tingkat lanjut.

Kapasitas: Meja magnetik 200 × 500 mm (Datar); Max Ø 150 × 400 mm (Silindris)

Toleransi: Toleransi mikro / Kehalusan hingga Ra 0,4 µm

ISO 2768-mToleransi mikro / Kehalusan hingga Ra 0,4 µm

Buka lembar spesifikasi [SRV-04] →

[SRV-05]

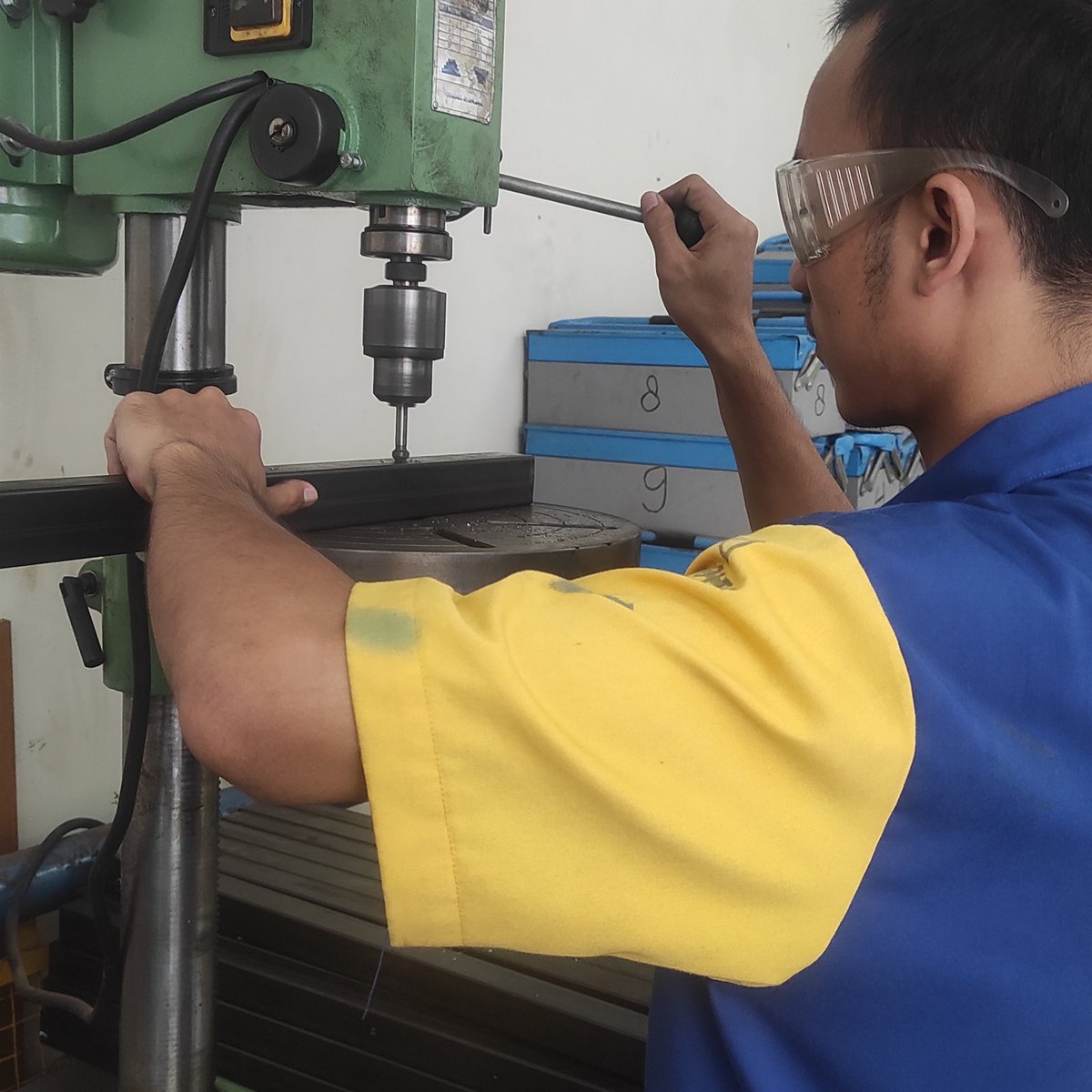

Pengeboran & Pelubangan Presisi

Pengeboran lubang diameter akurat, pembesaran lubang bertingkat, dan pengetapan ulir dalam.

Kapasitas: Diameter bor maksimal Ø 32 mm, Taper MT3 / MT4

Toleransi: Standar ISO / Pasak lubang H7

ISO 2768-mStandar ISO / Pasak lubang H7

Buka lembar spesifikasi [SRV-05] →

[SRV-06]

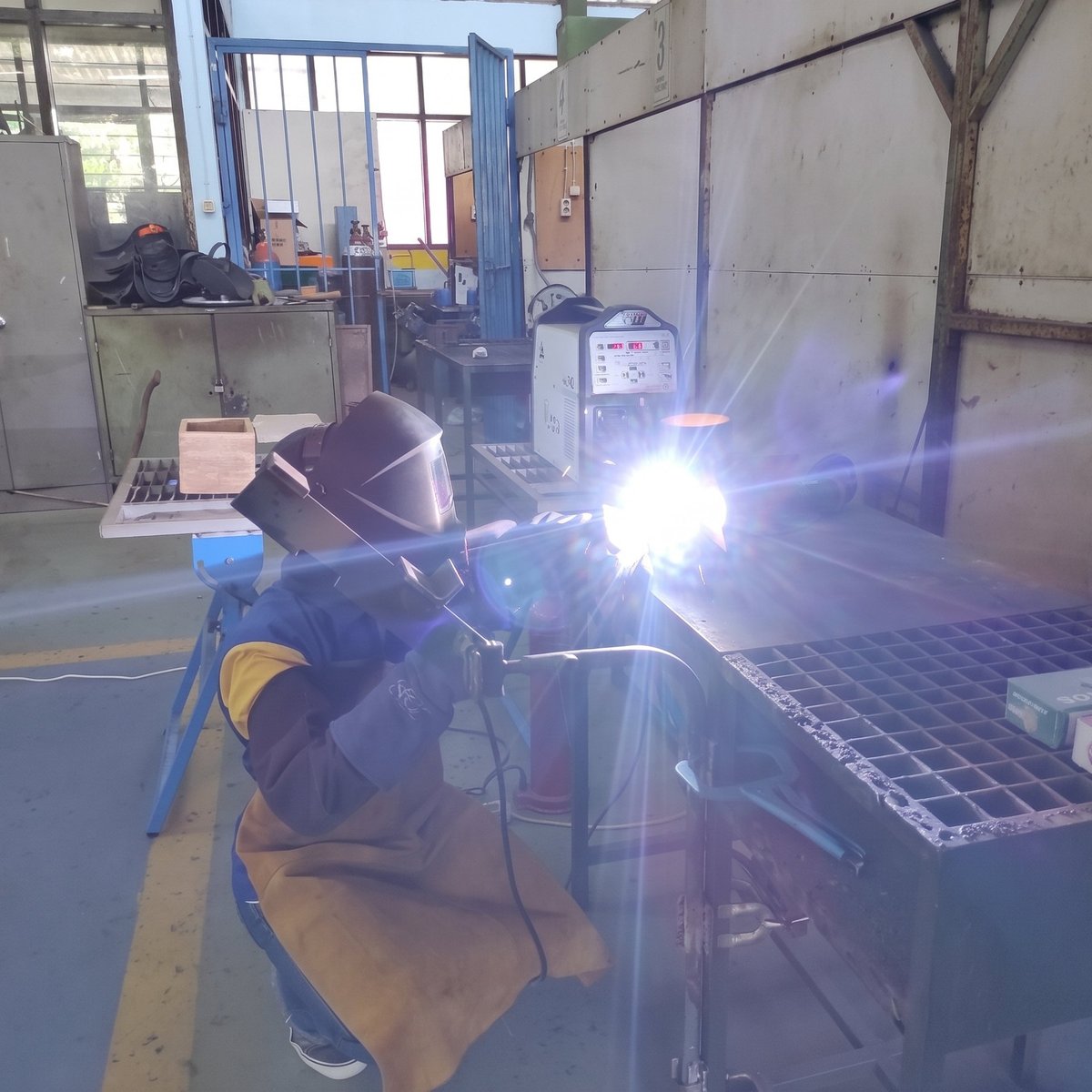

Fabrikasi & Perakitan Mekanis

Pemasangan bushing press, bantalan/bearing, pasak spi, dan perakitan sub-sistem mesin.

Kapasitas: Sub-assembly modul mekanis, penyesuaian suaian (fit check)

Toleransi: Pengepasan suaian (fit check) longgar, pas, sesak

ISO 2768-mPengepasan suaian (fit check) longgar, pas, sesak

Buka lembar spesifikasi [SRV-06] →

Lini produk mandiri MINDBOLT

Produk unggulan Teaching Factory

Produk perlengkapan perkakas dan fasilitas workshop yang dirancang serta diproduksi langsung oleh tim TEFA dengan standar industri.

[PRD-01] • Perlengkapan Mesin Perkakas

Ragum Presisi Mesin Frais (Precision Milling Vise)

Catok jepit baja S45C untuk mesin frais dan bor. Rahang sejajar, landasan digerinda rata. Benda kerja tidak terangkat saat dikencangkan.

Spesifikasi: Lebar rahang 150 mm, bukaan 160 mm, kerataan landasan 0,01 mm

Material: Besi Cor FCD / Baja Karbon S45C (Permukaan Geser Dikeraskan & Digerinda)

[PRD-02] • Perlengkapan Pengukuran & Fabrikasi

Blok V & Klem Presisi (Matched V-Block & Clamping Set)

Penumpu dan penjepit poros silindris untuk pengukuran dial indicator dan proses bor. Permukaan V digerinda berpasangan.

Spesifikasi: Sepasang matched pair, kapasitas jepit Ø 10 mm – Ø 75 mm, toleransi paralelisme 0,005 mm

Material: Baja Perkakas SKD11 / S45C (Hardened & Ground)

[PRD-03] • Peralatan Bengkel Fabrikasi

Palu Terak Las & Tang Las Khusus (Welder Chipping Hammer & Tongs)

Palu baja tempa 1045 dengan dua ujung: runcing untuk sudut sempit, pipih untuk permukaan rata. Gagang per spiral meredam getaran ke tangan.

Spesifikasi: Kepala baja tempa tahan deformasi, panjang 280 mm, berat 450 g, gagang pegas anti panas

Material: Baja Karbon Menengah AISI 1045 / Baja Pegas

[PRD-04] • Fasilitas & Mobilitas Workshop

Troli & Meja Kerja Bengkel Manufaktur (Heavy-Duty Workshop Trolley)

Rak dorong 3 tingkat untuk mobilitas pahat dan alat ukur di lantai bengkel. Pelat atas dialasi karet tahan oli. Roda poliuretan dengan rem.

Spesifikasi: Kapasitas beban 300 kg, rangka pelat ST37 las MIG, dimensi 900 × 500 × 850 mm

Material: Rangka Pelat & Profil Baja ST37, Finishing Cat Powder Coating Industri

Diklat teknisi & operator

Pelatihan basic machining & welding

Program peningkatan keterampilan praktis berbasis workshop industri untuk operator pemula, mahasiswa, dan teknisi bengkel.

[TRN-01] // INTENSIF 40 JAM

Pelatihan Basic Machining (Bubut & Frais)

Sasaran: Terbuka untuk umum, operator industri pemula, mahasiswa teknik, dan praktisi

Materi Pelatihan Inti:

Dasar K3 & Budaya Kerja 5S Bengkel Pemesinan
Pengenalan & Pengoperasian Mesin Bubut Konvensional (Facing, Turning, Ulir, Tirus)
Pengenalan & Pengoperasian Mesin Frais (Bidang Rata, Alur Pasak, Bertingkat)
Teknik Pengukuran Presisi (Mikrometer, Caliper, Dial Indicator, Height Gauge)
Penajaman & Perawatan Pahat Bubut / Pisau Frais HSS & Karbida

Fasilitas Mesin: Mesin Bubut SMI CM6241x1000 / CZ-1440G, Mesin Frais X6330 / PINDAD PM-2HU

Durasi & Output: 40 Jam Pelatihan (Teori & Praktik Intensif) • Sertifikat Pelatihan TEFA & Portofolio Benda Kerja Presisi

[TRN-02] // INTENSIF 40 JAM

Pelatihan Basic & Advanced Welding (Pengelasan)

Sasaran: Terbuka untuk umum, praktisi industri, calon welder pabrik, dan teknisi bengkel

Materi Pelatihan Inti:

Keselamatan Kerja Las (K3 Welding, APD, & Ventilasi Ruang Terbatas)
Pengenalan SMAW / Las Busur Listrik Manual (Posisi 1F, 2F, 1G, 2G, 3G)
Pengelasan GMAW / MIG-MAG Digital Inverter (Setting Gas Pelindung & Wire Feed)
Teknik Penyambungan Pelat & Pipa Baja Karbon
Inspeksi Visual & Pengujian Cacat Las (Visual Weld Inspection)

Fasilitas Mesin: Mesin Las OTC XD350S MIG Digital, Matsushita YK-405 AW-400 AC ARC, ENKA 300

Durasi & Output: 40 Jam Pelatihan (Hands-on Welding Workshop) • Sertifikat Kompetensi Pengelasan TEFA & Uji Sambungan Las

Protokol pengajuan pesanan

Yang perlu Anda persiapkan

[REQ-01]

Gambar kerja (2D / 3D)

Gambar teknik dengan dimensi lengkap dan batas toleransi (PDF, DWG, DXF, atau format 3D STEP/IGES).

[REQ-02]

Material & volume pesanan

Keterangan jenis bahan (baja karbon S45C, duralumin, stainless steel, bronze, dsb.) dan jumlah unit pesanan.

[REQ-03]

Pendaftaran pelatihan

Informasi jumlah peserta, pilihan skema diklat (Machining / Welding), dan gelombang jadwal yang diinginkan.

Konsultasikan kebutuhan produksi atau pelatihan

Tim pengelola TEFA akan mempelajari permintaan Anda dan mengirimkan surat penawaran atau silabus resmi BLUD.
